Koji su zahtjevi za instalaciju motora od 500 kW?

Kao dobavljača motora od 500 kW, često me pitaju o zahtjevima za ugradnju ovih moćnih strojeva. Motor od 500 kW značajna je investicija, a pravilna ugradnja ključna je kako bi se osigurala njegova optimalna izvedba, dugovječnost i sigurnost. U ovom postu na blogu zadubit ću se u ključne zahtjeve za ugradnju motora od 500 kW, pružajući dragocjene uvide onima koji žele integrirati takav motor u svoje industrijske operacije.

Priprema mjesta

Prvi korak u ugradnji motora od 500 kW je priprema mjesta ugradnje. To uključuje nekoliko važnih razmatranja:

Zahtjevi prostora

Motor od 500kW je relativno velik i zahtijeva odgovarajući prostor za ugradnju, rad i održavanje. Motor treba postaviti u dobro prozračenom prostoru s dovoljno prostora oko njega kako bi se omogućila pravilna cirkulacija zraka. Kao opće pravilo, mora postojati najmanje 3 stope slobodnog prostora sa svih strana motora i 5 stopa slobodnog prostora iznad njega. Ovaj prostor je neophodan kako bi se spriječilo pregrijavanje i omogućio lak pristup osoblju za održavanje.

Temelj

Motor mora biti postavljen na čvrstu i ravnu podlogu kako bi se spriječile vibracije i osigurao stabilan rad. Temelj bi trebao biti projektiran tako da izdrži težinu motora i sve povezane opreme, poput spojnica i remena. Za motor od 500 kW obično se preporučuje betonski temelj. Temelj bi trebao biti debeo najmanje 12 inča i trebao bi biti pravilno ojačan da izdrži dinamičke sile koje stvara motor.

Opskrba električnom energijom

Motor od 500kW zahtijeva značajnu količinu električne energije. Prije ugradnje bitno je osigurati da je opskrba električnom energijom na gradilištu odgovarajuća. Motor treba biti spojen na namjenski električni krug s odgovarajućim naponom i strujnim kapacitetom. Opskrbu električnom energijom također treba zaštititi odgovarajućim prekidačima i osiguračima kako bi se spriječila električna preopterećenja i kratki spojevi. Preporuča se konzultirati se s kvalificiranim inženjerom elektrotehnike za projektiranje i ugradnju električnog sustava za motor.

Montaža motora

Nakon što je mjesto pripremljeno, sljedeći korak je montiranje motora. To uključuje sljedeće korake:

Poravnanje

Ispravno poravnanje motora s pogonskom opremom ključno je za učinkovit rad i sprječavanje preranog trošenja i habanja. Neusklađenost može uzrokovati pretjerane vibracije, buku i oštećenje motora i pogonske opreme. Kako bi se osiguralo pravilno poravnanje, obično se koriste laserski alati za poravnanje. Ovi alati mogu točno izmjeriti usklađenost motora i pogonske opreme i instalateru dati povratne informacije u stvarnom vremenu.

Ugradnja spojnice

Motor je obično spojen na pogonsku opremu pomoću spojke. Dostupno je nekoliko vrsta spojki, uključujući fleksibilne spojke i krute spojke. Izbor spojke ovisi o specifičnoj primjeni i zahtjevima motora i pogonske opreme. Prilikom postavljanja spojke važno je pažljivo slijediti upute proizvođača kako biste osigurali pravilnu ugradnju i poravnanje.

Ugradnja remena (ako je primjenjivo)

U nekim primjenama, motor se može spojiti na pogonsku opremu pomoću remena. Prilikom postavljanja remena, važno je osigurati da remen bude dobro zategnut. Pretjerano zatezanje može uzrokovati prekomjerno trošenje remena i ležajeva motora, dok premalo zatezanje može uzrokovati proklizavanje remena, što rezultira smanjenom učinkovitosti i prijenosom snage.

Ugradnja rashladnog sustava

Motor od 500 kW generira značajnu količinu topline tijekom rada, a bitno je imati učinkovit sustav hlađenja kako bi se spriječilo pregrijavanje. Postoji nekoliko vrsta sustava hlađenja dostupnih za motore, uključujući hlađenje zrakom, hlađenje vodom i hlađenje uljem.

Zračno hlađenje

Zračno hlađenje je najjednostavniji i najčešći način hlađenja motora. U sustavu hlađenja zrakom, motor je opremljen ventilatorom koji puše zrak preko površine motora radi raspršivanja topline. Prilikom ugradnje motora hlađenog zrakom, važno je osigurati da otvori za dovod zraka i ispuh nisu blokirani kako bi se omogućila pravilna cirkulacija zraka.

Vodeno hlađenje

Vodeno hlađenje je učinkovitiji način hlađenja motora, posebno u aplikacijama velike snage. U sustavu s vodenim hlađenjem, voda cirkulira kroz rashladni plašt oko motora kako bi apsorbirala toplinu. Prilikom ugradnje motora s vodenim hlađenjem, važno je osigurati da je dovod vode čist i bez nečistoća kako bi se spriječilo začepljenje rashladnog sustava. Brzinu protoka vode i temperaturu također treba nadzirati i kontrolirati kako bi se osigurale optimalne performanse hlađenja.

Hlađenje uljem

Hlađenje uljem još je jedna metoda hlađenja motora, osobito u primjenama gdje se očekuju visoke temperature. U sustavu hlađenom uljem, ulje cirkulira kroz motor kako bi apsorbiralo toplinu. Prilikom ugradnje motora hlađenog uljem, važno je osigurati da se razina ulja održava na odgovarajućoj razini i da se ulje redovito mijenja kako bi se spriječila kontaminacija i propadanje.

Instalacija sustava upravljanja

Motorom od 500 kW obično upravlja kontrolni sustav koji omogućuje pokretanje, zaustavljanje i kontrolu brzine motora. Upravljački sustav može uključivati ​​pokretač motora, pogon s promjenjivom frekvencijom (VFD) i upravljačku ploču.

Ugradnja pokretača motora

Starter motora je odgovoran za pokretanje i zaustavljanje motora. Dostupno je nekoliko tipova pokretača motora, uključujući izravno uključene (DOL) pokretače, star-delta pokretače i meke pokretače. Izbor pokretača motora ovisi o specifičnoj primjeni i zahtjevima motora. Prilikom postavljanja pokretača motora, važno je osigurati da je odgovarajuće veličine i nominalne vrijednosti za motor.

Ugradnja pogona promjenjive frekvencije (VFD).

VFD je uređaj koji omogućuje preciznu kontrolu brzine i momenta motora. Kada instalirate VFD, važno je osigurati da je ispravno instaliran i konfiguriran. VFD treba instalirati u dobro prozračenom prostoru kako bi se spriječilo pregrijavanje, te ga treba spojiti na motor i električno napajanje pomoću odgovarajućih kabela i konektora.

Instalacija upravljačke ploče

Upravljačka ploča je sučelje između operatera i sustava upravljanja motorom. Obično uključuje prekidače, gumbe i indikatore za kontrolu i nadzor motora. Kada postavljate upravljačku ploču, važno je osigurati da je lako dostupna i da je ožičenje pravilno označeno i organizirano.

Sigurnosna razmatranja

Sigurnost je od najveće važnosti pri ugradnji motora od 500 kW. Treba uzeti u obzir sljedeća sigurnosna razmatranja:

Električna sigurnost

Kao što je ranije spomenuto, električno napajanje motora mora biti ispravno instalirano i zaštićeno kako bi se spriječile opasnosti od strujnog udara. Sve električne spojeve mora izvesti kvalificirani električar, a motor mora biti uzemljen kako bi se spriječio strujni udar.

Mehanička sigurnost

Motor i pripadajuću opremu treba zaštititi kako bi se spriječio slučajan kontakt s pokretnim dijelovima. Štitnike treba postaviti oko ventilatora motora, spojnice i remena kako bi se spriječile ozljede osoblja.

Sigurnost od požara

Motor bi trebao biti instaliran u području otpornom na vatru, au slučaju požara trebali bi biti instalirani odgovarajući sustavi za suzbijanje požara. Električni sustav također treba biti projektiran tako da spriječi električni požar.

Puštanje u rad i ispitivanje

Nakon što je motor instaliran, važno je pustiti ga u rad i testirati kako biste bili sigurni da ispravno radi. Puštanje u rad uključuje provjeru instalacije, ožičenja i upravljačkog sustava kako bi se osiguralo da je sve u redu. Testiranje uključuje pokretanje motora pri različitim brzinama i opterećenjima kako bi se provjerila njegova izvedba i identificirali potencijalni problemi.

Tijekom puštanja u pogon i ispitivanja treba pratiti sljedeće parametre:

• Temperatura: Treba nadzirati temperaturu motora kako bi se osiguralo da ne prelazi granice koje preporučuje proizvođač.
• Vibracija: Treba pratiti vibracije motora kako bi se osiguralo da su unutar prihvatljivih granica. Prekomjerne vibracije mogu ukazivati ​​na neusklađenost ili druge probleme.
• Struja i napon: Treba pratiti struju i napon motora kako bi se osiguralo da su unutar navedenog raspona.

Zaključno, ugradnja motora od 500 kW zahtijeva pažljivo planiranje, pravilne tehnike ugradnje i strogo pridržavanje sigurnosnih propisa. Slijedeći zahtjeve za instalaciju navedene u ovom postu na blogu, možete osigurati da vaš motor od 500kW radi učinkovito, pouzdano i sigurno.

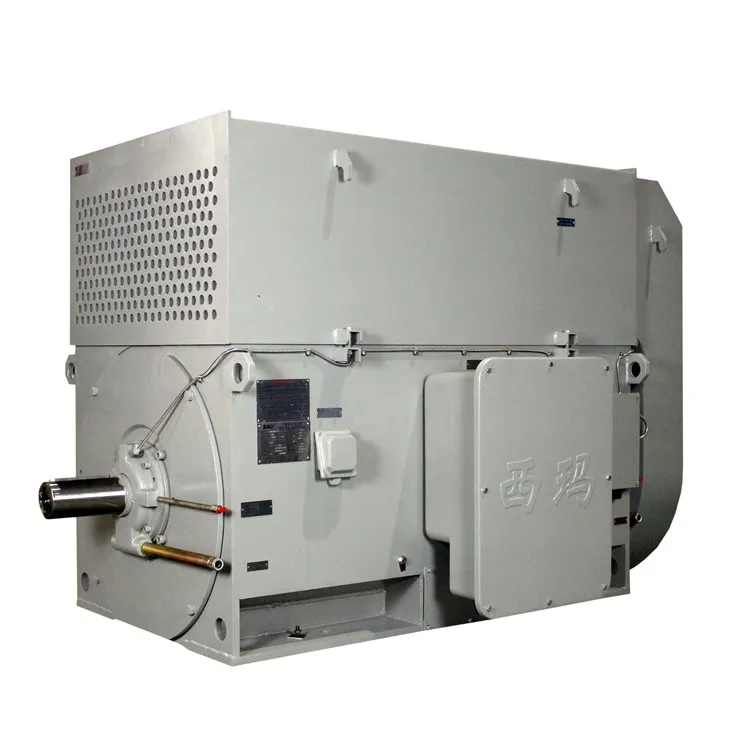

Ako ste na tržištu za motor od 500kW ili imate bilo kakvih pitanja o instalaciji motora, slobodno nas kontaktirajte. Mi smo vodeći dobavljač visoke kvaliteteIndustrijski asinkroni motori,Motor s kontinuiranom rotacijom, iMotor 1000 KW. Naš tim stručnjaka spreman je pomoći vam pri odabiru motora i potrebama instalacije.

Reference

• Vodič za električnu instalaciju industrijskih motora, proizvođački priručnik
• Motorni rashladni sustavi: principi i primjena, industrijska publikacija
• Sigurnosni standardi za ugradnju motora, Nacionalni električni kodeks
